CPT

« Cone Penetration Testing »

Le nouvel équipement NOVA-CPT est typiquement vendu en version câblée mais est également disponible en version acoustique ou radiofréquence. L’usage du CPT se fait sans percussion et nécessite l’installation d’ancres dans le sol afin de maximiser la puissance du vérin hydraulique pour la poussée.

Geoprobe Systems^® s’est associé avec Geotech AB (Suède) pour la distribution exclusive des outils CPT aux USA pour des projets géotechniques et environnementaux. Il est donc possible d’associer l’efficacité des machines Geoprobe^® (compactes, légères et mobiles) avec cette technique moderne d’investigation. Les sondes CPT sans câble peuvent être utilisées avec beaucoup de plateformes « statiques » (poussée uniquement, pas de percussion) afin de fournir des données continues, des résultats de pénétration reproductibles, et de diminuer les coûts par rapport aux méthodes traditionnelles de forage et d’échantillonnage. Un test CPT est habituellement utilisé afin de déterminer in-situ la stratigraphie et d’estimer les paramètres géotechniques des composants du sous-sol. Le système NOVA-CPT de Geotech AB est unique dans l’industrie géotechnique pour sa transmission sans fil des données qui sont envoyées vers la surface uniquement via les tiges de sondage, sans câble inséré à l’intérieur de celles-ci.

Les composants de base du système NOVA-RW (à radiofréquence), dans le sens horlogique à partir de la gauche : câbles, système de mesure de la profondeur, interface d’acquisition, récepteur de radiofréquence et émetteur de radiofréquence NOVA-RW assemblé au cône NOVA-CPT.

Le cône CPT répond à la norme ASTM D-5778 pour les tests des sols via friction électronique et via pénétration au piezacone. Cette nouvelle technologie de transmission de données sans câble permet un profilage plus rapide et plus facile !

• Sonde CPT utilisée dans le milieu industriel à large échelle et qui fournit des informations en continu et en temps réel pendant le sondage, sans câble. Ces informations incluent : la résistance à la pointe, la résistance (friction) sur les parois extérieures du cône et la pression interstitielle générée.
• Système unique de transmission des données.
• L’opérateur ne soit pas se soucier du maniement de câble pendant l’enfoncement et le retrait des tiges. Le maniement des tiges est plus efficace et le risque d’endommager le câble est éliminé.
• La technologie NOVA-RW utilise des ondes radio pour la collecte des données, ouvrant ainsi la porte pour par ex. la réalisation de sondages SCPT (CPT Séismique), l’utilisation de caméras ou d’autres senseurs.

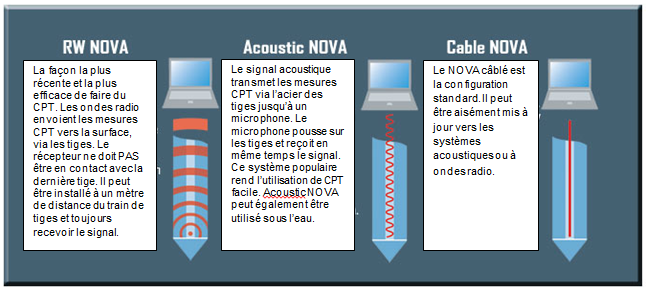

• Méthodes de transmission de données via un câble, acoustiquement ou par ondes radio.
• Nouveau cône à résolution 18-bit avec robustesse accrue et une meilleure précision de mesure.
• Résultats de pénétration reproductibles.
• Puisque l’espace intérieur des tiges est libre dans les versions non-câblées, il peut être utilisé pour l’injection de lubrifiants lors de l’enfoncement ou pour l’injection de coulis de bentonite lors du retrait. Cliquez ici pour un schéma à propos de cette configuration.
• Peut être utilisé avec plusieurs plateformes : foreuses, camions géotechniques, machines Geoprobe^® …
• L’interprétation des données est rapide et facile grâce au logiciel CPT-PRO pour une évaluation complète des données.


Profil CPT montrant la classification du sol, la pression à la pointe (tip = qc), la friction latérale (sleeve friction = fs), la pression interstitielle (pore pressure = u2) et le ratio de friction (friction ratio = RF). Ce profil indique clairement les variations du sous-sol rencontrées lors de l’essai CPT dans le comté de Saline au Kansas. Ce profil a été généré en utilisant le logiciel d’interprétation CPT-PRO.

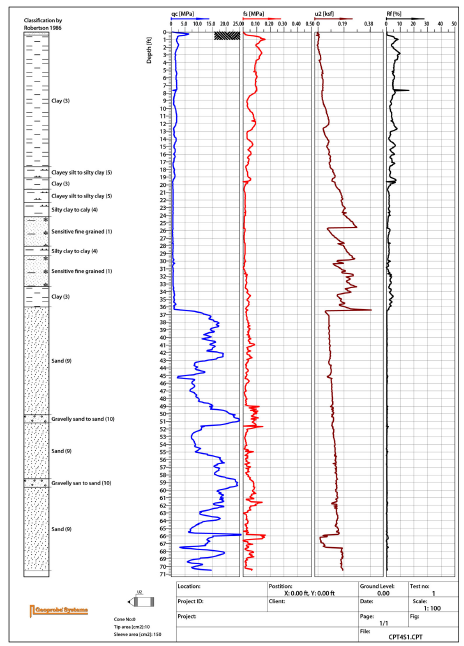

Profil CPT montrant la classification du sol, la pression à la pointe (tip = qc), la friction latérale (sleeve friction = fs), la pression interstitielle (pore pressure = u2) et le ratio de friction (friction ratio = RF). Ce profil montre clairement le changement de l’argile vers le sable aussi bien via la pression à la pointe (qc) que via la pression interstitielle (u2).

A noter : l’augmentation constante de la pression interstitielle à partir de 36 pieds (11m), indiquant que la sonde a pénétré dans la nappe.

Ce profil a été généré en utilisant le logiciel d’interprétation CPT-PRO.

Pour obtenir de plus amples information sur cet outil innovant qu’est le CPT, contactez Fabian De Weirdt au +32 (0)67 44 25 41 ou visitez le site Geotech AB : www.geotech.eu.
